Na era da Indústria 4.0, o setor manufatureiro testemunhou uma mudança de paradigma em direção à automação, engenharia de precisão e produção inteligente impulsionada pela crescente demanda por componentes de alta qualidade, tempos de ciclo reduzidos e otimização de custos. Os sistemas de corte robótico, como um subconjunto central da tecnologia de fabricação avançada, redefiniram o processamento de materiais em indústrias que vão desde automotiva e aeroespacial até fabricação de metais e produção de dispositivos médicos. Esses sistemas integram cinemática robótica, mecanismos de corte avançados e controle numérico por computador (CNC) para oferecer eficiência, precisão e versatilidade incomparáveis, abordando as limitações dos processos de corte manuais ou semiautomatizados tradicionais.



Este artigo fornece uma visão geral técnica das principais tecnologias de corte robótico, explorando seus princípios operacionais, parâmetros essenciais de desempenho, aplicações específicas da indústria e vantagens competitivas. Ao aprofundar as nuances técnicas de cada sistema, esta análise visa equipar profissionais de manufatura, engenheiros de processo e tomadores de decisão de compras com os insights necessários para selecionar soluções de corte robótico ideais alinhadas com seus requisitos operacionais.





Os sistemas de corte robóticos são classificados com base em seu mecanismo de corte, configuração cinemática e especificidade de aplicação. Abaixo está um exame detalhado das tecnologias mais relevantes industrialmente, enfatizando especificações técnicas, princípios operacionais e métricas de desempenho:

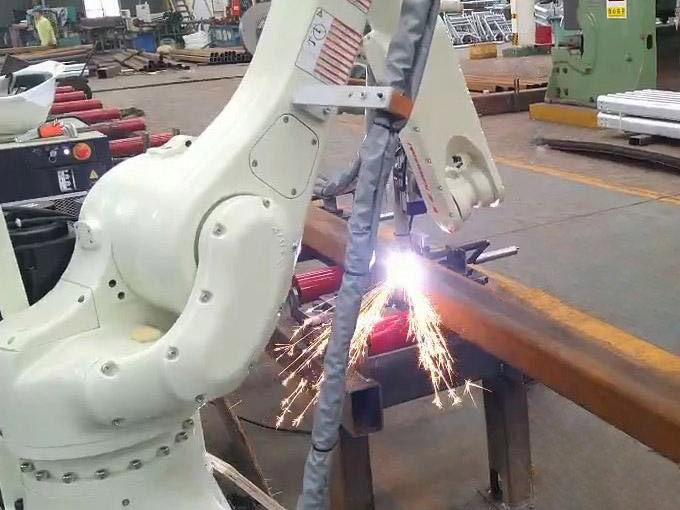

1. Sistemas de corte a plasma robĂłtico




Corte robótico a plasmaAproveita um jato de gás ionizado (plasma) de alta temperatura (10.000 30.000 ° C) gerado por um arco elétrico entre um eletrodo de tungstênio e a peça de trabalho. Este jato de plasma derrete e expele material fundido, permitindo o corte preciso de materiais eletricamente condutores principalmente aço carbono, aço inoxidável, alumínio e ligas de cobre. Os sistemas modernos integram robôs articulados de 6 eixos com controladores CNC, controle automático de altura da tocha (ATHC) e algoritmos de otimização de gás de plasma para melhorar a qualidade do corte e a estabilidade do processo.



- Compatibilidade de material: otimizado para materiais grossos (até 150 mm para aço carbono, 50 mm para aço inoxidável) e processamento de alta velocidade (até 500 mm / min para aço carbono de 20 mm).

- Custo-Eficiência: Custos operacionais mais baixos em comparação com o corte a laser para materiais grossos, com desgaste mínimo da ferramenta e despesas de consumo reduzidas.

- Implantação rápida: Adequado para ambientes de produção de alto volume, com reduções de tempo de ciclo de 30 40% em comparação com processos de corte manual.

- Qualidade de Corte: Sistemas avançados de plasma (por exemplo, plasma de alta definição) atingem larguras de kerf de 2 5mm e valores de Ra de acabamento de superfície de 12,5 25µm, minimizando os requisitos de pós-processamento.



- Construção naval e engenharia offshore (corte da placa do casco, fabricação de componentes estruturais).

- Fabricação de máquinas pesadas (baldes de escavadeira, componentes de guindaste).

- Produção de chassis e quadros automotivos (corte de aço de alto volume e espessura).



2. Sistemas de corte de feixe robĂłtico CNC

Os sistemas robóticos de corte de feixes CNC combinam braços robóticos articulados (3 a 6 eixos) com ferramentas de corte especializadas (plasma, oxi-combustível ou laser) para processar vigas estruturais (vigas H, vigas I, seções de caixa) e perfis. Esses sistemas integram software CAD / CAM para planejamento automatizado de caminhos, módulos de manuseio de materiais (transportadores, posicionadores) e monitoramento de processos em tempo real para garantir precisão e repetibilidade.



- Capacidade de processamento estrutural: Projetado para geometrias complexas de vigas (perfuração, entalhe, coping) e corte multieixo de aço estrutural (até 1000 mm de largura de flange).

- Alta repetibilidade: precisão posicional de ± 0,2 mm / m e repetibilidade de caminho de ± 0,1 mm, garantindo cortes consistentes em componentes produzidos em massa.

- Integração de automação: integração perfeita com sistemas de execução de fabricação (MES) e software de planejamento de recursos materiais (MRP), permitindo a produção de luzes apagadas.

- Versatilidade: Compatível com várias tecnologias de corte (plasma para velocidade, laser para precisão, oxi-combustível para materiais espessos), oferecendo flexibilidade para diversas necessidades de produção.



- Construção e infra-estruturas (vigas de pontes, estruturas construtivas).

- Fabricação de aço (reforço pré-moldado de betão, componentes modulares de construção).

- Fabricação de equipamentos pesados (estruturas de máquinas agrícolas, estruturas de equipamentos de mineração).



3. Sistemas robĂłticos de corte a laser

Os sistemas robóticos de corte a laser utilizam um feixe de laser focado (fibra, CO2 ou laser de disco) para ablação, fusão ou vaporização de material, fornecendo cortes ultra-precisos com distorção térmica mínima. Esses sistemas são normalmente configurados com braços robóticos de 6 eixos para corte 3D ou robôs de pórtico para processamento de chapas 2D, com classificações de potência variando de 500W a 15kW.



- Precisão e Tolerância: Alcança tolerâncias dimensionais de ± 0,01 ± 0,1 mm e larguras de kerf tão estreitas quanto 0,1 mm (para lasers de fibra), tornando-o ideal para geometrias complexas.

- Versatilidade do material: processa metais (aço, alumínio, titânio), plásticos (ABS, policarbonato), cerâmicas e compósitos (polímeros reforçados com fibra de carbono, CFRP) com zonas afetadas pelo calor mínimas (HAZ <0,1 mm para materiais finos).

- Eficiência energética: Os sistemas de laser de fibra oferecem electrical-to-optical eficiências de conversão de 25 30% (vs. 10 15% para lasers de CO◎), reduzindo os custos operacionais.

- Redução de Resíduos: O software de otimização de ninhos e o corte preciso minimizam o desperdício de material em até 30% em comparação com os métodos tradicionais.



- Corte a laser de fibra: Otimizado para materiais metálicos (0,1 30mm de espessura), oferecendo altas velocidades de corte (até 10m / min para aço de 1mm) e baixos requisitos de manutenção.

- Corte a Laser de CO2: Adequado para materiais não metálicos (polímeros, madeira, têxteis) e metais grossos (até 25 mm de aço), com comprimento de onda de 10,6 µm que minimiza a reflexão do material.

- Corte a laser 3D: sistemas robóticos de 6 eixos para componentes 3D complexos (por exemplo, pás de turbinas aeroespaciais, estruturas automotivas de corpo em branco), permitindo o corte de superfícies curvas e rebaixos.



- Aeroespacial (painéis de fuselagem de aeronaves, pás de turbinas, componentes compostos).

- Eletrônica (corte PCB, corte de wafer semicondutor, fabricação de microcomponentes).

- Dispositivos médicos (instrumentos cirúrgicos, componentes implantáveis, acabamento de peças impressas em 3D).

- Fabricação de joias (estampagem de metal de precisão, corte de design complexo).



4. Sistemas de Corte RobĂłtico Colaborativo (Cobot)

Os sistemas de corte robóticos colaborativos construídos de acordo com os padrões de segurança ISO 10218 são projetados para colaboração humano-robô (HRC) em ambientes de produção de baixo a médio volume. Esses sistemas integram braços robóticos leves (carga útil 3 16kg), sensores de força-torque e sistemas de visão para garantir a interação segura com operadores humanos, ao mesmo tempo em que fornecem recursos de corte precisos.



- Conformidade de segurança: Equipado com parada monitorada de segurança, monitoramento de velocidade e separação e limitação de potência e força (PFL) para evitar colisões, eliminando a necessidade de barreiras físicas.

- Facilidade de programação: As interfaces pendentes de ensino intuitivas e os recursos de orientação manual permitem uma programação rápida (normalmente <1 hora por tarefa), reduzindo o tempo de configuração para produção em pequenos lotes.

- Flexibilidade: O design modular permite mudanças rápidas de ferramentas (ferramentas de corte a plasma, laser ou abrasivo), suportando multitarefa (corte, rebarbagem, montagem) em ambientes de fabricação dinâmicos.

- Eficiência de espaço: A pegada compacta (50 80cm de diâmetro) os torna adequados para pequenas oficinas ou linhas de produção existentes com espaço limitado.



- Fabricação personalizada (peças metálicas em pequenos lotes, desenvolvimento de protótipos).

- Reposição automotiva (kits de carroceria personalizados, modificações no sistema de exaustão).

- Montagem eletrônica (corte de precisão de circuitos flexíveis, invólucros de plástico).

- Prototipagem de dispositivos médicos (ferramentas cirúrgicas personalizadas, protótipos de implantes).





Os sistemas de corte robóticos são adaptados para atender aos requisitos exclusivos de diversas indústrias, com parâmetros de desempenho otimizados para materiais, geometrias e volumes de produção específicos:



- Aplicação: Corte de componentes Body-in-white (BIW), fabricação de chassis e processamento de caixa de bateria.

- Preferência da tecnologia: sistemas de corte a laser robótico de 6 eixos (laser de fibra, 3 10kW) para corte de precisão de aço e alumínio de alta resistência; sistemas robóticos de plasma para componentes de estrutura de calibre grosso.

- Exemplo de caso: A fábrica da Toyota em Kentucky utiliza mais de 120 sistemas robóticos de corte a laser para produzir componentes BIW com um tempo de ciclo de 60 segundos por veículo, atingindo uma taxa de defeitos de <0,01%.



- Aplicação: Corte de lâmina de turbina, painéis de fuselagem de aeronaves e processamento de material composto (CFRP, GFRP).

- Preferência da tecnologia: células de corte a laser robóticas 3D de 6 eixos (laser de fibra ou disco, 10 15kW) para geometrias 3D complexas; corte a laser assistido por jato de água para materiais compostos para minimizar a delaminação.

- Exemplo de caso: A fábrica da Boeing em Everett emprega sistemas robóticos de corte a laser para processar painéis de fuselagem de liga de titânio, atingindo tolerâncias de ± 0,05 mm e reduzindo o tempo de produção em 50% em comparação com os métodos manuais.



- Aplicação: Corte de chapa metálica, fabricação de aço estrutural e fabricação de componentes personalizados.

- Preferência da Tecnologia: Sistemas robóticos híbridos (plasma + laser) para versatilidade; Sistemas de corte de feixe robótico CNC para componentes estruturais; cobots para trabalhos personalizados em pequenos lotes.

- Exemplo de caso: As linhas de fabricação automatizadas da Lincoln Electric integram sistemas robóticos de corte a plasma com software de otimização ninho, alcançando taxas de utilização de material de 95% e reduzindo os prazos de entrega em 35%.



- Aplicação: Corte de instrumentos cirúrgicos, fabricação de componentes implantáveis (titânio, aço inoxidável) e acabamento de peças impressas em 3D.

- Preferência da Tecnologia: Sistemas de corte a laser de fibra de alta precisão (500W 2kW) com alinhamento guiado por visão, alcançando tolerâncias de ± 0,01mm e acabamento superficial Ra <0,8µm.

- Exemplo de caso: A Medtronic usa sistemas de corte a laser robóticos para produzir stents cardíacos, com uma taxa de produção de mais de 1000 unidades por hora e conformidade com os padrões de qualidade ISO 13485.





A evolução da tecnologia de corte robótico é impulsionada pelos avanços em inteligência artificial (IA), Internet das Coisas (IoT) e ciência dos materiais, com inovações importantes focadas no aumento da adaptabilidade, eficiência e sustentabilidade:



- Planejamento de caminho: algoritmos de aprendizado de máquina analisam dados CAD e propriedades do material para gerar caminhos de corte ideais, reduzindo os tempos de ciclo em 15 20% e minimizando HAZ.

- Controle Adaptativo: O ajuste em tempo real IA dos parâmetros de corte (velocidade, potência, pressão do gás) em resposta às variações do material (por exemplo, inconsistências de espessura, defeitos de superfície) garante uma qualidade de corte consistente.

- Manutenção Preditiva: IA modelos treinados em dados do sensor (vibração, temperatura, desgaste da ferramenta) preveem falhas nos equipamentos, reduzindo o tempo de inatividade não planejada em 30 40%.



- Indústria 4.0 Integração: Sistemas de corte robóticos equipados com sensores IoT se comunicam com MES, ERP e plataformas de nuvem, permitindo monitoramento de produção em tempo real, diagnóstico remoto e otimização de processos.

- Tecnologia Digital Twin: Replicas virtuais de sistemas de corte simulam processos de produção, permitindo programação offline, validação de processos e otimização de desempenho antes da implantação.



- Integração de manufatura composta e aditiva: Os sistemas robóticos de corte a laser são cada vez mais usados para pós-processamento de componentes impressos em 3D (remoção da estrutura de suporte, acabamento da superfície) e corte de compósitos avançados (CFRP, termoplásticos) com danos mínimos.

- Tecnologia Verde: lasers de fibra com eficiência energética, gases de corte reciclados e algoritmos de redução de resíduos alinham sistemas de corte robóticos com iniciativas de sustentabilidade, reduzindo as pegadas de carbono em 20 25%.



- Sensoriamento aprimorado: Os cobots de última geração integram sensores multimodais (visão, tátil, acústico) para melhorar a interação humano-robô, permitindo tarefas colaborativas mais complexas (por exemplo, corte personalizado semiautomatizado).

- Programação de Realidade Aumentada (AR): as interfaces AR sobrepõem caminhos e parâmetros de corte na peça de trabalho, simplificando a programação e reduzindo o erro humano.
